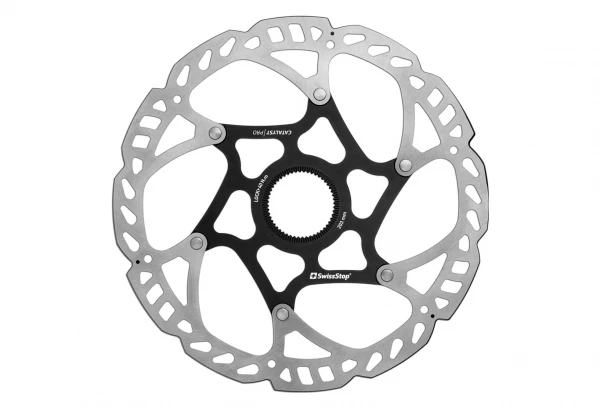

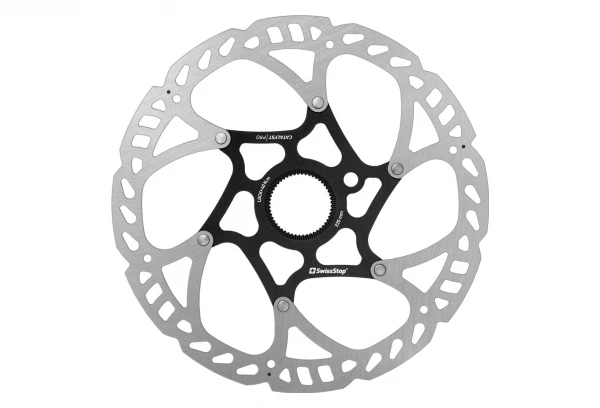

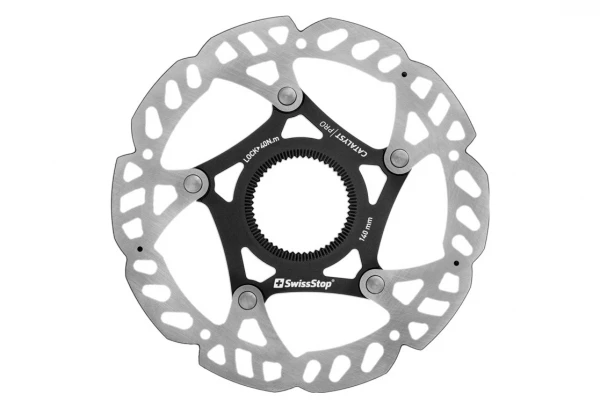

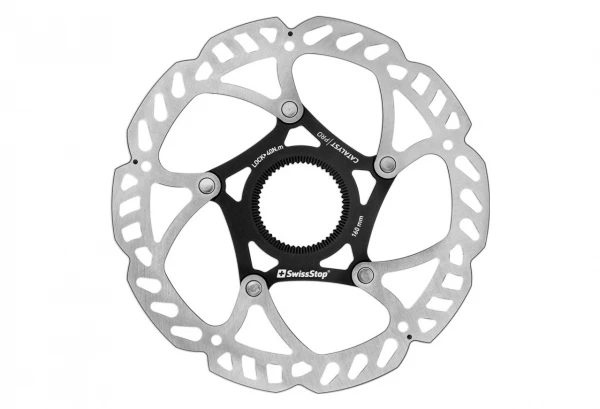

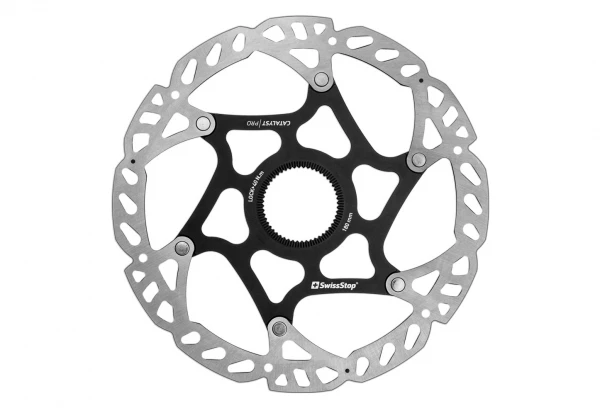

Disque De Frein Flottant SwissStop Catalyst Pro Centerlock

L’histoire du développement du disque de frein SwissStop Catalyst. Début 2015, l’équipe d’ingénieurs de SwissStop a mené une série d’essais en laboratoire sur des disques de frein de vélos. Ils ont ensuite créé des modèles numériques de ces disques et simulé les mêmes environnements de test à l’aide d’un logiciel évolué. La comparaison des données confirma que les simulations étaient précises et efficaces, ce qui permit aux ingénieurs de développer une série de prototypes numériques à tester et à évaluer dans leurs moindres détails.

Le transfert de chaleur sur les différents modèles a été mesuré sérieusement à l’aide d’un logiciel de simulation. La relation entre la convection, le rayonnement, la surface et le poids a permis de déterminer le design optimal afin d’obtenir une dissipation et une résistance maximales tout en minimisant le poids. La structure de chaque design a été évaluée sous des forces de freinage allant de la pression normale avec les leviers de freins à des maxima théoriques. Les points de pression critiques dans la structure furent identifiés afin de maximiser la résistance et la rigidité du disque.

Des simulations numériques de dynamique des fluides (CFD – Computational Fluid Dynamics) ont été effectuées pour étudier le flux d’air sur la surface du disque et à travers les alvéoles. Une variété de profils a été testée pour déterminer les effets des trous asymétriques et optimiser l’effet de refroidissement du flux d’air sur les surfaces. Les simulations thermodynamiques, les analyses structurelles et les simulations de dynamique des fluides ont été réalisées en collaboration avec l’université en Sciences Appliquées HSR Energy Technology.

Le design final a été confirmé et visualisé à l’aide de simulations thermiques et structurelles supplémentaires. Une conception en deux parties d’un Spider (alliage d’aluminium 7075-T6) et d’un disque de friction en inox SUS410 a été retenue comme étant le parfait équilibre entre poids plume, contrôle fiable de la chaleur et performances structurelles. Les vibrations sont atténuées grâce à la géométrie de la zone de contact de la plaquette de frein.

Les + produit :

• Puissance et longévité : puissance de freinage et grande longévité, disponible en cinq tailles différentes selon la discipline ; la route, le cyclocross, le cross country, la DH et l’e-bike.
• Autorisé par l’UCI pour les compétitions sur route : le contour du disque de frein Catalyst a des angles arrondis et ne contient donc aucun angle de 90 degrés.
• Indicateurs d’usure : l’apparition de 3 petits tours sur chaque côté du disque montre qu’il est temps de changer le disque.

PLUS D’INFORMATIONS

Diamètre (mm)	Épaisseur (mm)	Poids (g)	Référence	EAN
140	1.85	123	P100005612	7640121223808
160	1.80	138	P100005493	7640121223761
180	1.90	173	P100005494	7640121223778
203	1.95	214	P100005708	7640121223983
220	1.95	255	P100006045	7640121224195

Caractéristiques

Format Frein

Centerlock
